WAVEchip ® - 혁신적인 설계 및 특허받은 미세유체 카트리지로 원액 샘플, 병원성 샘플, 거친 용제, 일반적으로 동역학 분석을 위한 플레이트 기반 분석물을 통해서만 얻을 수 있는 최대 1,000nm의 큰 입자를 지원합니다.
주요 기능
WAVEsystem은 WAVEsystem의 GCI의 뛰어난 감도와 WAVEcontrol 소프트웨어가 결합되어 탁월한 데이터 분석 기능을 제공하며, 당사의 막힘 없는 미세유체 카트리지인 WAVEchips를 통해 다양한 샘플 유형 및 크기를 지원합니다. WAVEsystem은 바이알에 맞는 온도 제어식 자동 샘플 주입기와 함께 추가로 사용하기 쉬운 96 웰 플레이트 2개 또는 384 웰 플레이트 1개가 함께 제공됩니다. 이 시스템은 실시간 무표지 결합 동역학을 위한 뛰어난 플랫폼을 제공합니다.
- 원액 샘플, 강한 화학 물질 및 최대 1,000nm의 입자
- 자급식 일회용 카트리지 및 작은 점유 공간
- 150ms의 초고속 전환 시간과 최대 10s-1의 신뢰할 수 있는 결합 속도 확인
- 우수한 신호 대 잡음비(1Hz에서 0.01pg/mm2)
- 1pg/mm2 미만의 신호에서 낮은 pM에서 낮은 mM까지 신뢰할 수 있는 동역학 및 결합 친화성(KD)
- 최대 1,000:1을 넘는 큰 리간드-분석물 분자비 분석
- 최대 120시간 동안 무인 작동
장점
Creoptix GCI 기술인 WAVEsystem은 원액 샘플의 완건성, 고감도 및 정교한 소프트웨어가 결합되어 실시간 무표지 결합 동역학을 위한 새로운 광학 바이오 센서 플랫폼을 구현합니다. 혁신적인 미세유체와 당사의 독점 도파관 간섭법(GCI) 기술을 중심으로 설계되어 까다로운 샘플에서 얻은 새로운 데이터로 탁월한 통찰 정보를 얻을 수 있습니다.
이전에는 볼 수 없었던 무표지 데이터
이 WAVE에는 당사의 특허 받은 도파관 간섭법(GCI) 기술이 적용되어 있습니다. 이 WAVE는 2x 48-바이알 랙, 96- 또는 384-웰 플레이트 또는 그 조합을 처리할 수 있는 온도 제어식 자동 샘플 주입기와 함께 낮은 고정화 수준과 대형 리간드-분석물 분자량(MW) 비율로 작업할 수 있는 감도를 제공합니다.
높은 감도
GCI는 굴절률 변화를 판독하는 방식에 있어 SPR과 다릅니다. SPR에서는 표면 플라스몬이 빠르게 감쇠되어 몇 가지 상호작용에서만 신호를 포착할 수 있습니다. GCI에서는 각 광자가 전체 도파로를 통과하기 때문에 훨씬 더 많은 상호작용에서 신호를 포착하여 본질적으로 더 높은 감도를 얻을 수 있습니다.
또한, 도파로의 감쇠장이 벌크에 덜 침투하여 벌크 굴절률 변화로 인한 교란을 최소화합니다. 센서 표면의 굴절률 변화는 시간에 따른 위상 변화 신호로 측정됩니다. 따라서 매우 높은 신호 대 잡음비로, 1pg/mm2 미만(1RU 미만에 해당)의 신호에서 낮은 pM에서 낮은 mM까지 동역학(ka, kd) 및 친화도(KD)를 측정하여 감도가 더 높고 신뢰성 있는 키네틱 분석이 가능합니다.
![[Instrument-Lab_MP_.jpg] Instrument-Lab_MP_.jpg](https://p3.aprimocdn.net/malvernpanalytical/c9ebd0af-71df-45b6-ba49-b07b0102e972/Instrument-Lab_MP__Original%20file.jpg)
대형 리간드 대 분석물 분자량 비율
큰 약물 표적물과 소분자 억제제 간의 분자 상호작용을 정확하고 확실하게 분석할 때 감도 때문에 제한되는 경우가 많습니다. 큰 표적물 대 분석물 분자량 비율은 기존의 무표지 상호작용 정량화에서 상당한 문제를 야기해 데이터 품질에 큰 영향을 미칠 수 있습니다. WAVEsystem는 높은 리간드 대 분석물 분자량 비율과 호환되어 최대 1,000:1을 넘는 표적물-분석물 분자량 비율에 대해 낮은 고정화 수준으로 뛰어난 분해능과 신뢰할 수 있는 동역학을 제공합니다. 그 결과 감도가 높아져 저역가 소분자 또는 단편 또는 저활성 표적물을 정확하게 측정할 수 있습니다.
기술 노트 보기: 큰 약물 표적에 결합되는 작은 분자의 고감도 동역학 분석
신호 증가, 노이즈 감소
GCI는 SPR보다 벌크 내로 덜 침투하는 감쇠장을 생성하므로 벌크 굴절률 변화에 따른 교란을 최소화합니다. 이러한 노이즈 감소는 우수한 신호 대 잡음비로 이어집니다.

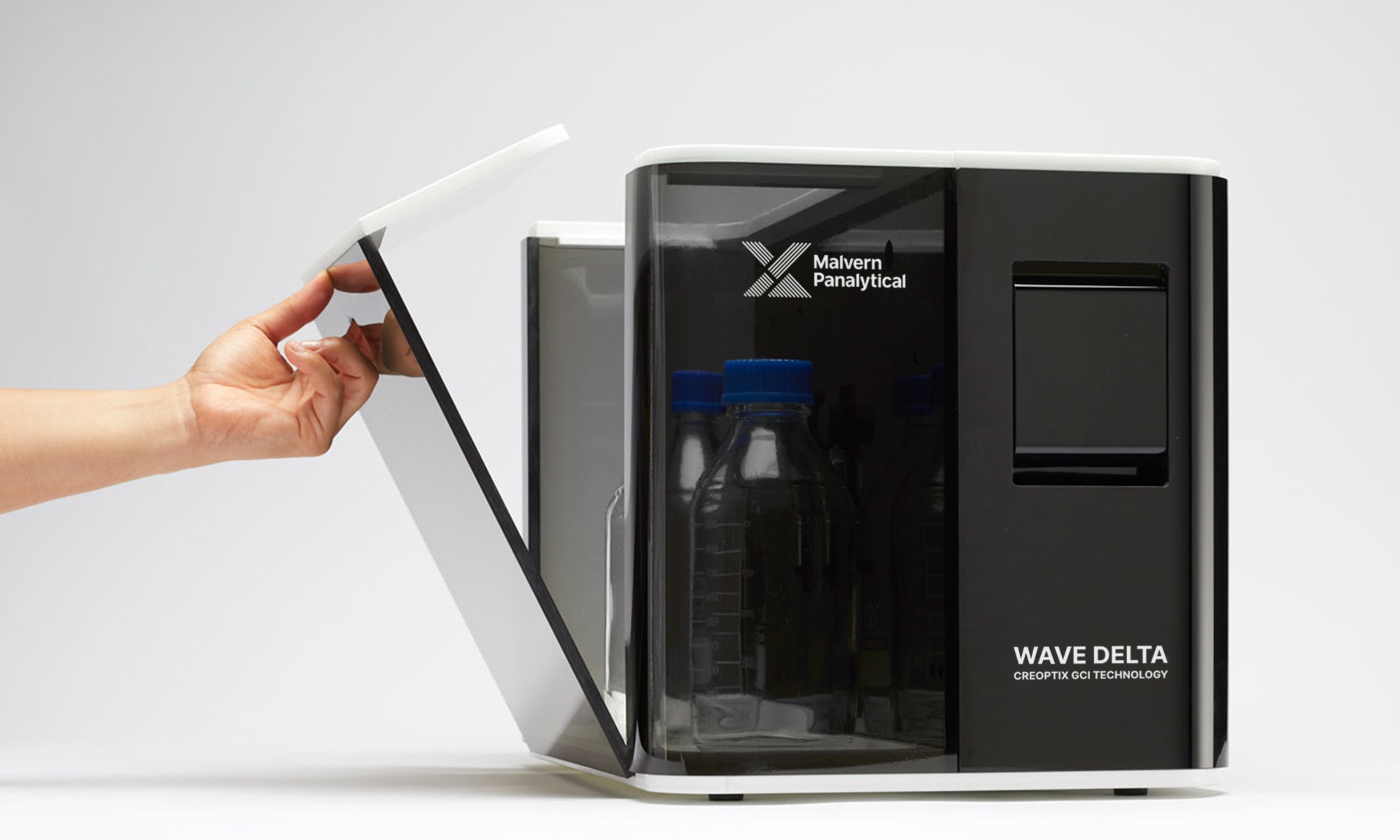

![[WAVE_hand_2000_1200_WaveDelta_.jpg] WAVE_hand_2000_1200_WaveDelta_.jpg](https://p3.aprimocdn.net/malvernpanalytical/1a140038-435a-44a3-bab7-b07b0104054e/WAVE_hand_2000_1200_WaveDelta__Original%20file.jpg)
완건한 판독값
당사의 특허 받은 GCI 기술은 기존의 도파로 간섭법에 사용되는 CCD 카메라에 투영되는 공간 영역 신호 대신 시간 영역 및 도파로 내 간섭 판독값을 생성합니다. 센서 표면의 굴절률 변화를 시간에 따른 위상 변화 신호로 측정하면 온도 변화나 진동과 관계 없이 더 완건한 판독값이 나와 신호 및 시간 분해능이 더 우수합니다.
WAVEsystem 살펴보기

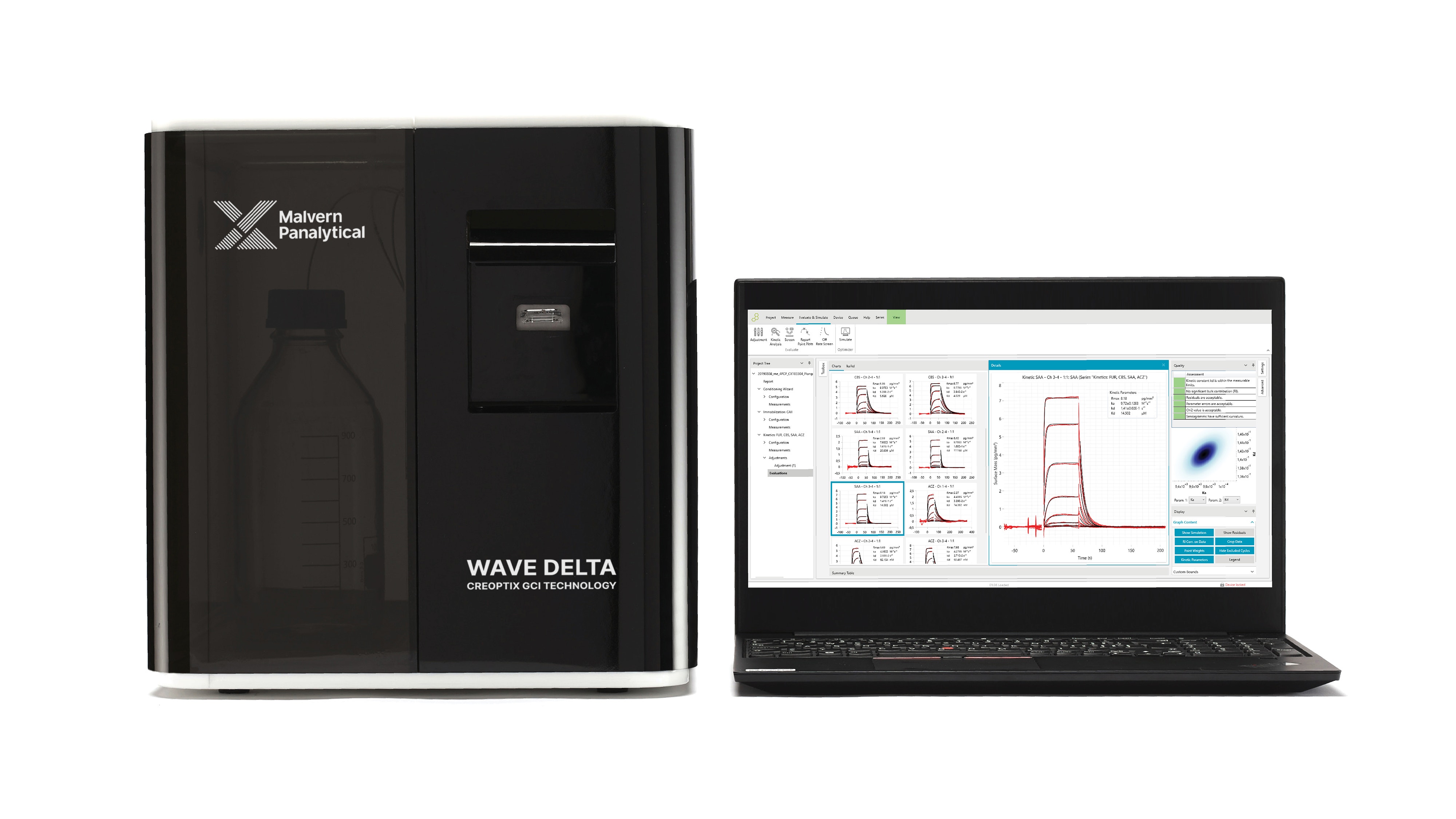

WAVEcontrol
간단한 단계별 프로세스로 샘플에서 데이터로 원활하게 이동하여 버튼을 한 번만 누르면 출력이 생성됩니다. 기존 WAVEdelta 기기에 구현하는 새로운 방법인 wavRAPID를 사용하면 단일 웰에서 주입해 상호작용 동역학을 도출할 수 있습니다.
사양
Creoptix GCI 기술인 WAVEsystem은는 친화성 범위와 샘플 호환성의 경계를 넓혀 획기적인 수준의 동역학 분석을 간편하게 수행할 수 있습니다. 이 시스템은 뛰어난 데이터 품질, 샘플 호환성 및 자동화 소프트웨어로 신약 개발을 촉진하며 새로운 R&D를 지원합니다
일반
| 사양 | WAVE | WAVEdelta |
|---|---|---|
| 노이즈(RMS) | <0.01pg/mm2 @ 1 Hz | <0.01pg/mm2 @ 1 Hz |
| 편차 | <0.3pg/mm2/min | <0.3pg/mm2/min |
| 판독 주파수 | 1Hz, 10Hz 또는 40Hz | 1Hz, 10Hz 또는 40Hz |
| 결합 상수 범위 | ka = 103 – 5x107 M-1 s–1(소분자)
ka = 103 – 3x109 M-1 s–1(대분자) |
ka = 103 – 5x107 M-1 s–1(소분자)
ka = 103 – 3x109 M-1 s–1(대분자) |
| 분리 상수 범위 | kd = 10–6 – 10s–1 | kd = 10–6 – 10s–1 |
| 분석 온도 범위 | 15 °C – 40 °C | 4°C ~ 45°C
(대기 온도에서 최대 20°C 미만) |
| 분자량 한계 | 하한 없음 | 하한 없음 |
| waveRAPID® 기능 | 아니요 | 예 |
유체
| 사양 | WAVE | WAVEdelta |
|---|---|---|
| 흐름 채널/경로 | 2, 평행 | 4, 평행 |
| 채널 참조 | 1-4 및 4-1 또는 2-3 및 3-2 | 4개 채널의 모든 조합 |
| 유동 셀 | 밀봉, 일회용, 일회용 WAVEchip에 통합 | 밀봉, 일회용, 일회용 WAVEchip에 통합 |
| 유량 | 1~400µl/min | 1~400µl/min |
| 원액 샘플 완건성 | 예 | 예 |
샘플 처리
| 사양 | WAVE | WAVEdelta |
|---|---|---|
| 샘플 용량 | 미량 정량판 2개(96 또는 384 웰, 표준 또는 깊은 웰) 또는 바이알 랙(1.5mL 위치 48개) | 미량 정량판 2개(96 또는 384 웰, 표준 또는 깊은 웰) 또는 바이알 랙(1.5mL 위치 48개) |
| 완충액 | 완충액 1개 | 완충액 4개 자동 전환 |
| 탈가스 장치 | 내장 | 내장 |
| 주입 용량 | < 450µl, 100µl 일반 | < 450µl, 100µl 일반 |
| 필요한 샘플량 | 주입 용량 + 15-50µl(용도에 따라 다름) | 주입 용량 + 15-50µl(용도에 따라 다름) |
| 샘플 보관 온도 | 대기 온도 또는 4°C~20°C 조절 | 대기 온도 또는 4°C~20°C 조절 |
| 샘플 회수 | 예 | 예 |
| 자동화 | 120시간 무인 작동 | 120시간 무인 작동 |
데이터 처리
| 사양 | WAVE | WAVEdelta |
|---|---|---|
| 제공되는 정보 | 동역학 및 친화성 데이터(ka, kd, KD) | 동역학 및 친화성 데이터(ka, kd, KD) |
| 그래프 | 실시간 곡선, 다중 곡선 오버레이, 정합, 보고서 지점 플롯 | 실시간 곡선, 다중 곡선 오버레이, 정합, 보고서 지점 플롯 |
| 데이터 추출 | 곡선, ka, kd, KD 표, 그래프, 보고서 | 곡선, ka, kd, KD 표, 그래프, 보고서 |
| 데이터 분석 | 완전 자동 데이터 평가 | 완전 자동 데이터 평가 |
| 동역학 모델 | 1:1 상호작용, 대량 이송, 이종 리간드, 구조 변화 및 2가를 포함하는 사전 정의된 모델 | 1:1 상호작용, 대량 이송, 이종 리간드, 구조 변화 및 2가를 포함하는 사전 정의된 모델 |
| Direct Kinetics | 예 | 예 |
지원팀
Malvern Panalytical의 서비스 플랜으로 항시 투자 가치를 보호하고 최적의 성능을 확보하십시오. Malvern Panalytical 제품을 구매하시면 제품 수명이 다할 때까지 Malvern Panalytical의 지원을 받을 수 있습니다. Malvern Panalytical은 고객의 필요에 따라 사업 지원을 제공합니다. 다음과 같은 서비스 옵션을 제공합니다.
케어프리 프로그램 |
베이식 프로그램 |
정기 사용자에게 적합현재 상황을 파악하고 정비 예산을 미리 계획 |
부정기 사용자에게 적합PM 방문 또는 수리가 가장 필요한 경우에 전화 |
처음 12개월
처음 1년 동안은 당사에서 WAVEsystem를 관리합니다. 보증 기간에는 12개월 이내에 발생하는 현장 예방 정비(PM) 방문 1회당 출장비, 인건비 및 부품 비용을 당사가 부담합니다. 예정에 없는 수리를 위한 출장비, 인건비 및 부품 비용도 보장됩니다. 다양한 지원 프로그램을 통해 WAVE의 지속적인 고성능 작동을 보장합니다.
