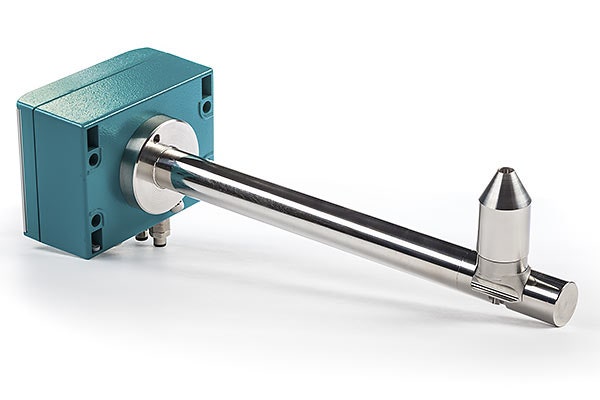

Parsum IPP 70-S

概要

Parsum IPP 70-Sは標準的な装置オプションです。 本質安全の Parsum IPP 70-SE は、化学、食品、および製薬産業で、終点検知、プロセス制御 / 最適化、およびリアルタイムの品質管理のために使われます。このプローブは、粉砕や凝集、造粒、ふるいかけ、スプレー乾燥などの工程に使われます。

• 軽量で取り付けやすく、新規または既存のプロセスプラントへの迅速な組み込みが可能
• ダイナミックレンジが広く、最大速度 50m/s の 50 ～ 6000µm の粒子に対応
• 不規則に動く粒子で固体投入量が多い場合でも測定の再現性があるため、流動層モニタリングに最適
• 総合的でカスタマイズ可能なソフトウェアによるリアルタイム測定およびフィードバック
• サンプリングおよびキャリブレーションが不要

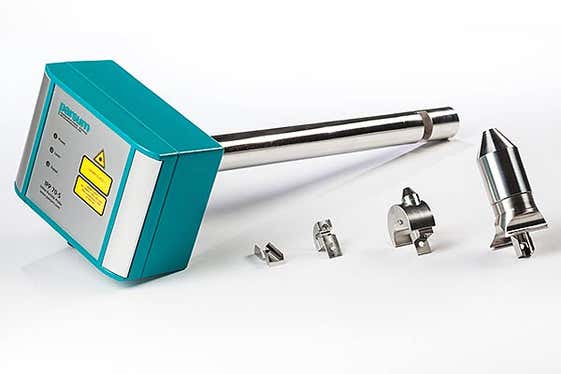

• 多様なアクセサリにより、研磨性、油脂性、粘着性、および固着性の粒子への使用も可能

動作

Parsum IPP 70-Sプローブは、空間フィルター速度計測の原理を使用します。 キャリブレーションや試料採取は不要で、粒子が球体であるという仮定も行いません。

空間フィルター速度計測は、個別の粒子のデータを収集し、粒度分布を作成する数量ベースの弦長測定方法です。

レーザー光の間を通過する粒子は影を作り、リニアアレイディテクタのレーザー光を遮断します。 粒子速度は、空間フィルターディテクターのリニアに隣接したファイバーエレメントの連続的な光の遮断から計算します。

粒子径は、粒子がシングルファイバーをブロックするときに生成されるパルス信号の長さを測定します。

多量の粒子を測定すると、ユーザーのニーズに応じて、さまざまなサイズパラメーターおよび体積ベースの分布が得られる統計的に有効な結果が生成されます。

Parsum IPP 70-Sは、ラインまたは容器に直接取り付けられます。 試料調製は不要ですが、内部の圧縮されたエアーサプライを使用して凝集体を分散し、フローチャネルおよび光学系から固着材料をなくし、固体搭載量が多く、温度が高い測定を可能にすることができます。

測定情報は、測定ゾーンから光ファイバーケーブルを通してプローブのハウジングに転送される仕組みになっており、装置の堅牢性を高めています。 その後、これらのデータは、制御室や、処理モニタリングおよび制御用の既存の制御システムに転送されます。 装置は検出する容量内の濃度の尺度を提供するため、適切な相関関係を用いて、流動性・スループットの変化を推測することができます。

仕様

粒子サイズ

測定範囲	50 ～ 6000µm
測定原理	空間フィルター速度測定

粒子速度

測定範囲	0,01 ～ 50m/s
測定原理	空間フィルター速度測定

一般

光源	670nm
レーザー安全性	Class 1

使用環境

測定温度範囲	10℃～100℃（測定部）
湿度	35 ～ 80%（結露なきこと）
筐体等級	IP 65
