Visão geral

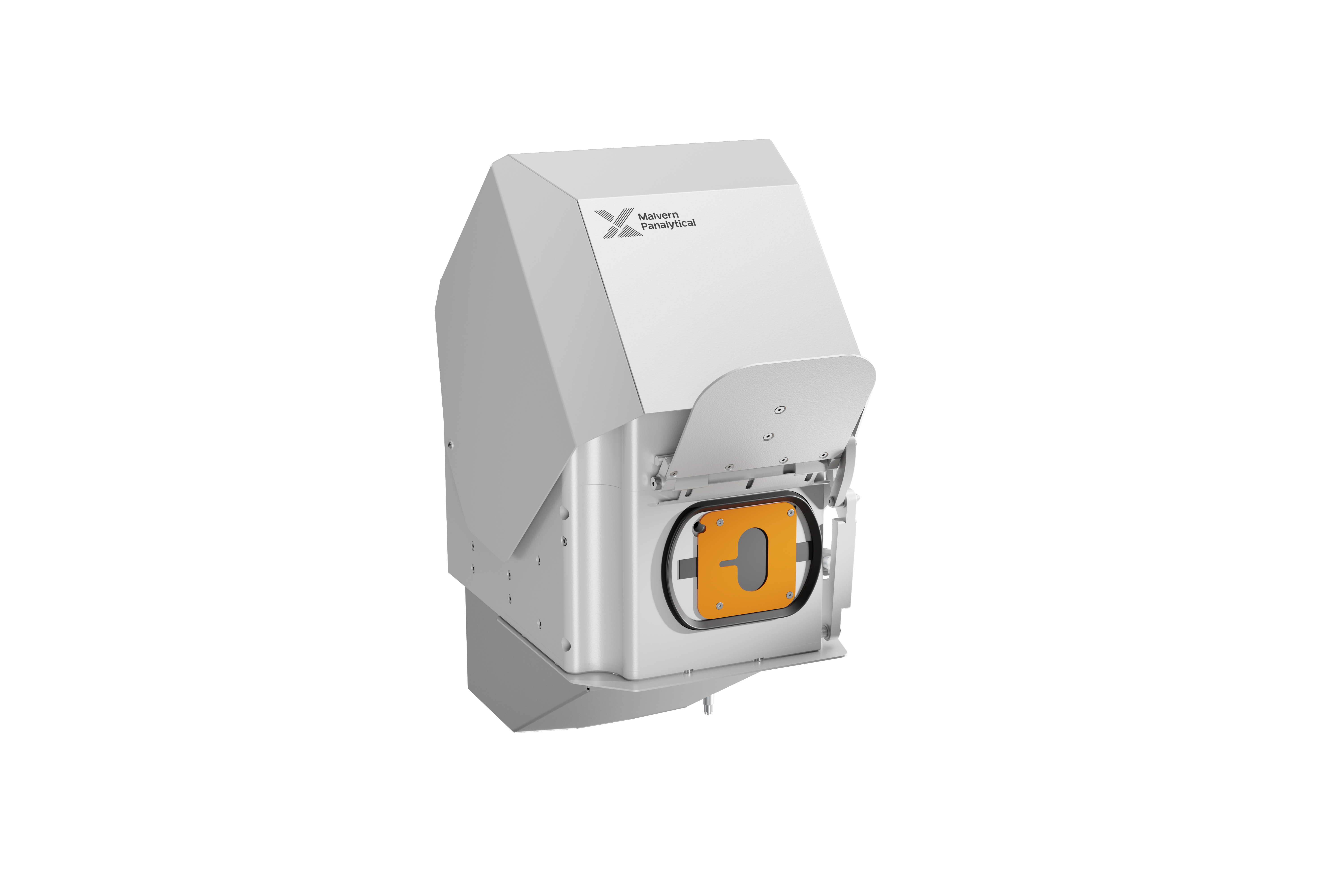

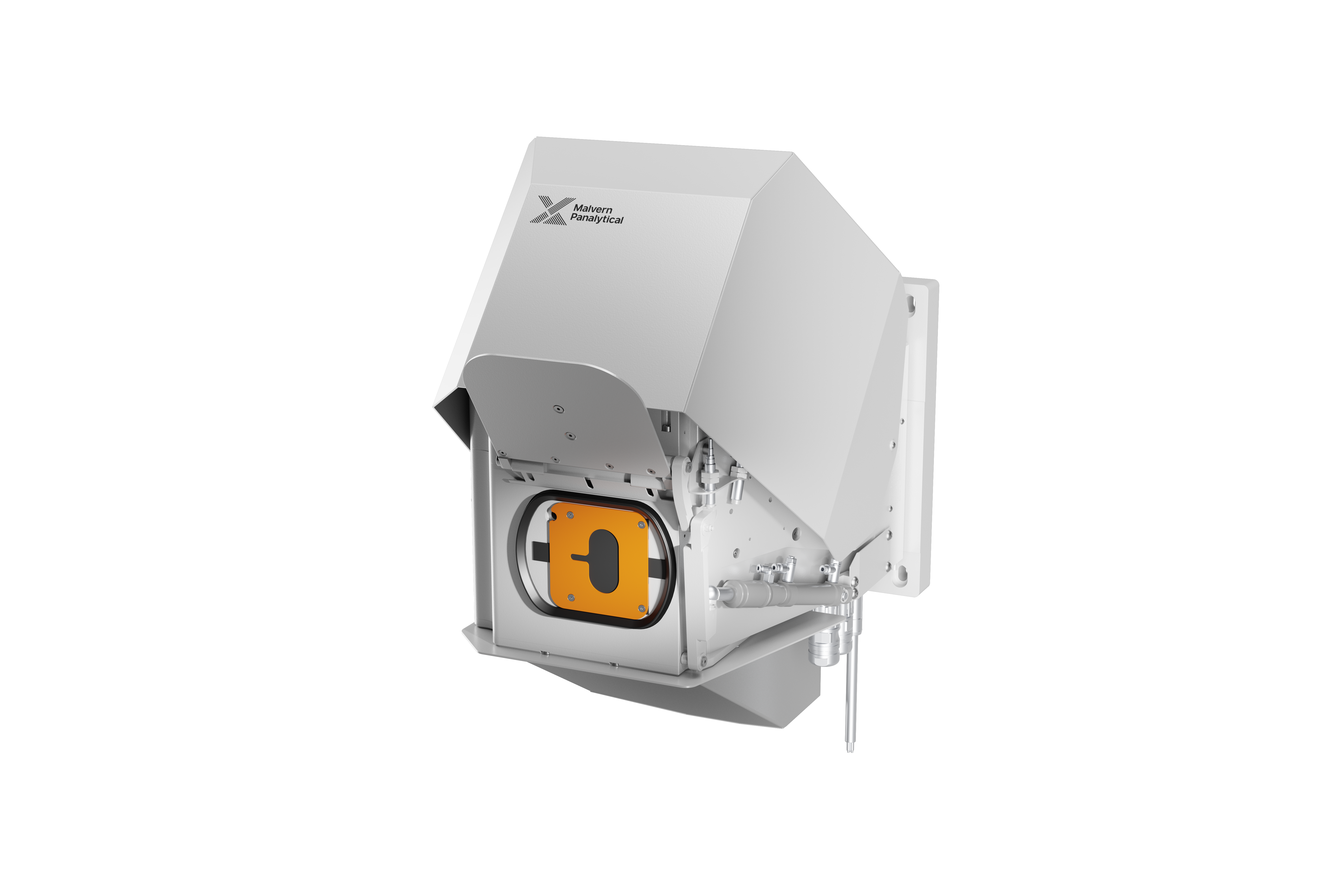

XRD-OEM traz a metrologia de orientação de cristal para o próximo nível. Desenvolvido para suportar as condições desafiadoras de retificação e serragem, este sistema de difração de raios X oferece integração perfeita em qualquer linha de processamento, garantindo a mais alta precisão e velocidade.
Recursos e benefícios
Compacto e conectado
Projetado para se integrar facilmente em qualquer linha de processamento, o XRD-OEM permite uma medição de orientação simplificada, eficiente e contínua sem transferir amostras entre instrumentos.
Robustez
Construído para durabilidade e resiliência, o XRD-OEM pode ser implantado em qualquer ambiente hostil, como processos de moagem e serragem, e permanecerá confiável, garantindo alta produtividade e rendimento.
Rápido e preciso
Com medições concluídas em apenas 10 segundos por amostra, o XRD-OEM garante altas taxas de produção, sem comprometer sua precisão, com um desvio padrão inferior a 0 003o devido ao uso do método de projeção Azimutal.
Conveniência
O XRD-OEM é capaz de detectar a referência geométrica, seja ela plana ou entalhe, uma característica essencial durante o pré-alinhamento de lingotes grandes antes de serrar ou moer processos.
Ele também pode determinar a orientação do cristal em superfícies planas e circunferências para maior versatilidade.
Principais aplicações
-
- Produção e processamento
- O XRD-OEM é projetado tendo em mente seu atarefado ambiente de produção. Como um instrumento em linha, ele está pronto para ser integrado em sua configuração automatizada de alto rendimento como uma solução eficiente para medição e manuseio de lingotes, bocais e painéis. Capaz de medir uma variedade de materiais semicondutores compostos, incluindo Si, SiC, GaAs e muitos outros, seu resfriamento a ar e tamanho compacto o tornam uma adição poderosa e econômica ao seu processo.
-
- Pré-alinhamento do lingote antes da serragem ou moagem
- Com seus recursos precisos de pré-alinhamento, o XRD-OEM possibilita posicionamento e controle de orientação precisos antes de mais etapas de processamento.
- Controle de qualidade
- Medições rápidas de orientação são essenciais na produção, e o XRD-OEM fornece dados de qualidade com velocidade. Ao adaptar-se perfeitamente aos seus processos automatizados novos ou existentes, o XRD-OEM ajuda você a se preparar, hoje, para o futuro automatizado da fabricação.
Especificação
| Posição do encaixe | 0,005° |
| Profundidade do encaixe | 0,005 mm |
| Ângulo de perfil do encaixe, típico | < 0,5° |
| Diâmetro | 0,02 mm |
| Posição plana | < 0,03° |
| Comprimento plano | < 0,3 mm |
Suporte
Serviços de suporte
- Suporte remoto e por telefone
- Manutenção preventiva e verificações
- Contrato de atendimento flexível ao cliente
- Certificados de desempenho
- Upgrades de hardware e software
- Suporte local e global
Conhecimento
- Soluções prontas para metrologia de semicondutores elementares e estruturais
- Automação e consultoria
- Treinamento e formação
